Установка металлического пластыря с прижимным болтом ПБ1

Пробоины диаметром от 35 - 100 мм, с высотой рваных кромок до 15 мм можно заделывать металлическим пластырем с прижимным болтом ПБ-1. Пластырь может быть поставлен одним человеком, причем не требует дополнительного крепления после установки. На судне пластырь ПБ-1 (рис. 1) хранится в постоянной готовности к использованию, в собранном виде, гайка с рукоятками должна находиться в верхней нарезной части прижимного болта.

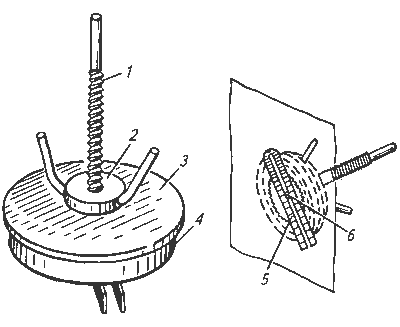

Рис. 1. Металлический пластырь ПБ-1. 1 - прижимной болт; 2 - гайка; 3 - прижимной диск; 4 - резиновое уплотнение; 5 - поворотная скоба; 6 - прижимная пружина.

Для установки пластыря на пробоину необходимо:

• поворотную скобу установить, преодолев усилие спиральной пружины, параллельно оси прижимного болта;
• вставить прижимной болт с поворотной скобой в пробоину так, чтобы она, выйдя за обшивку, повернулась под действием пружины перпендикулярно оси прижимного болта;
• удерживая пластырь за болт, вращением гайки за рукоятки поджать к обшивке резиновое уплотнение с прижимным диском до устранения течи воды из пробоины.

Нерабочие поверхности пластыря окрашивают суриком, рабочие (прижимной болт, пружина, резьба гайки) - смазывают солидолом, резиновое уплотнение покрывают мелом.
