Установка металлического клапанного пластыря.




Для заделки малых и средних пробоин применяют металлический клапанный пластырь (рис. 1). Его можно использовать для заделки пробоин как снаружи, так и изнутри отсека. Пластыри бывают двух размеров: 75x250x350 мм, масса 7,8 кг; 100x400x600 мм, масса 15,8 кг.

Рис. 1. Пластырь металлический клапанный. 1 - коробчатый корпус; 2 - рёбра жёсткости; 3 - гнездо для упора; 4 - стопорная пружина; 5 - заглушка; 6 - парусиновый клапан; 7 - рымы.

Металлический клапанный пластырь состоит из коробчатого корпуса 1 с днищем, усиленным ребрами жесткости 2. В центре пластыря имеется гнездо 3 со стопорной пружиной 4 для закрепления пяты раздвижного металлического упора. После установки на подводную пробоину пластырь самоуплотняется парусиновым клапаном 6, который крепится к корпусу металлическими планками на винтах. Кромка парусинового клапана шириной 60—80 мм выступает как внутрь, так и наружу корпуса пластыря (рис. 2). Этот пластырь в отличие от деревянных пластырей с мягкими бортами обеспечивает более плотное крепление к пробоине. Требуется меньше усилий для его установки за счет гидростатического давления забортной воды на парусиновый клапан. Для крепления к пластырю подкильных концов при постановке снаружи корпуса судна на пластыри приварены рымы 7 (рис. 1), а под заглушками 5 имеются патрубки, в которые могут быть вставлены крючковые болты.

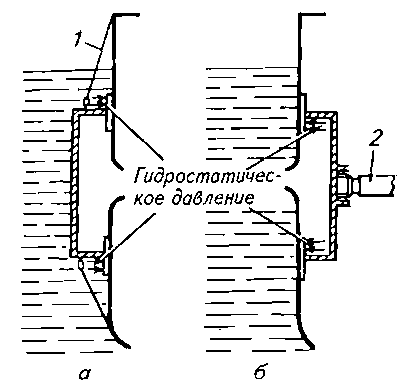

Рис. 2. Схема работы парусинового пластыря. а - при постановке снаружи; б - при постановке изнутри; 1 - шкот; 2 - упор;

Установка металлического клапанного пластыря изнутри аварийного отсека требует меньше усилий, чем для деревянного пластыря с мягкими бортами тех же размеров.
